TRIKE - Gewichtskraftgesteuertes Ultraleichtflugzeug





Anzahl der Sitze

2 (ein Pilot / ein Gast)

Reisegeschwindigkeit

75 km/h

Leistung in PS

45

Spannweite

10 Meter

Tankinhalt

42 Liter

Verbrauch

12 Liter/Stunde

Flugzeit

ca. 3 Stunden

Hersteller

Klüver

Baujahr

1995











zurück




Fotoausrüstung

Canon eos 400d Digital (10,1 Megapixel, CMOS)

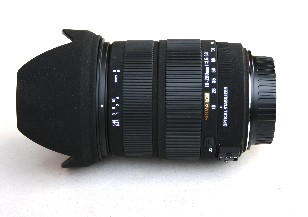

Zoom Objektiv EF-S 18-55 f/3,5-5,6

Rollei dr 5
Digitale Kompaktkamera
(5 Megapixel, 3xZoom, f-4, 6-22,2mm)


Sony DSC-F 826 Cybershot
(
8 Megapixel 7xZoom, Carl Zeis Vario Sonnar 2-2,8/7,1-5,1)



zurück




Geoelektrik











Messvorrichtung (1)

Nachbau der Uni Frankfurt
(Wenner
a Konfiguration)

Ermöglicht eine
 Messgeschwindigkeit von
180 min / 20 x 20 Meter-Grid bei
1600 Messpunkten bzw.
0.5 x 0.5 Meter-Raster.



Messvorrichtung (2)

Konfiguration: Pol-Pol

Konstruktion: Leichter Zweispieß aus Kunststoffrohr

Eine zweiadrige Leitung  ins Unendliche

Messvorgang: konventionell handgeführt

Messgeschwindigkeit:
ca. 80 min/Grid



Roll-Messwagenkonstruktion

Konfiguration: Pol-Pol

Konstruktion: Zweirad-Messwagen mit 18 Spike-Spießen/Rad

Eine zweiadrige Leitung ins Unendliche

Messvorgang:  Messauslösung in der konstanten Bewegung so dass Messauslösung über Messpunkt erfolgt

Messgeschwindigkeit:
ca. 35 min/Grid



  zurück




Thermografie

Wärmebildkamera

  • Trotec EC 060

  • Detektorauflösung 160x120 Pixel

  • Bildwiederholfrequenz  von 50/60 Hz

  • Gesichtsfeld (FOV) 20°x15°

  • Thermische Empfindlichkeit 0,1 °C bei 30 °C

  • 14-Bit radiometrisches IR-Format

  • Gewicht 500 g





Wärmebildkamera

Wärmebildkamera

Wärmebildkamera

Digitaler Videorekorder

Messkoffer

zurück




ARCHAEO-OPTERIX

  Gefesseltes Propellerschwebesystem

ARCHAEO-OPTERIX:
Herstellung von Hochbild- oder bodennahen Luftbildaufnahmen für die Dokumentation von archäologischen Grabungen.

zurück




Archaeokopter

zurück




GPS-Tracker

Sony GPS-CS1 KA GPS-Tracker

Zum verknüpfen der Bilddateien mit GPS Koordinaten


Die GPS-Einheit speichert die per GPS aufgezeichneten Positionsdaten.

Anschließend werden die Positionsprotokolldaten mithilfe der Software „Picture Motion Browser“ zu den EXIF-Daten der Bilddateien hinzugefügt.



zurück




Tragflächen-Kamerahalter (Eigenbau)

zurück




Multikopter "Phantom"

Technische Details

  • Durchmesser: 350 mm

  • Abfluggewicht: <1000 g

  • Propeller: 8 x 4,5 in

  • Motoren: 2212, 920 U/min/V

  • Betriebsspannung: 3 S

  • Akku-Kapazität. 2200 mAh

  • Flugzeit: 10 bis 15 Minuten

Maximalgeschwindigkeiten

  • 10 m/s in horizontaler Richtung

  • 6 m/s in vertikaler Richtung

Multikopter "Phantom"

3-Flugmodi

  • Manual, Attitude und GPS

Intelligente Ausrichtungssteuerung

  • course lock flying; home lock flying

 "Position halten" - Funktion

  • Kontinuierliches Einhalten der aktuellen GPS-Position

Notlauffunktionen

  • Zwei Stufen zum Schutz vor geringer Spannung

  • Automatische Rückkehr bei Verlust der Verbindung

Multikopter "Phantom"

Kameras

  • GO PRO: bereits vorbereitet

  • Kompaktkamera: möglich (Eigenentwicklung)

  • Systemkamera: möglich, Einsatz in Planung

  • DSLR - Kamera: zu schwer

Kamerabefestigung

  • Eigenentwicklung für beliebige Kompaktkameras

  • Kameraausrichtung von 0°- 90°





zurück
